Ficha 01 · Diagnóstico de vibraciones · Chile

Diagnóstico de vibraciones de su motor en 48 horas hábiles.

Una hora de medición por motor, en operación y sin detenerlo. Usted recibe en qué zona de severidad opera cada descanso según ISO 20816-3, la causa probable de la falla y qué hacer.

Ver el monitoreo continuo
Soporte e ingeniería Advantech en Chile
Producto 01 · Vibraciones
Imagen ilustrativa: técnico instala un sensor WISE-2410 sobre el escudo lado acople de un motor eléctrico, en la zona del rodamientoImagen ilustrativa
Fig. 01Sensor en el descanso lado acople
Lectura de ejemplo · ISO 20816-3 · grupo 2 · soporte rígido
VRMS radial, 10 a 1.000 Hz2,1 mm/s
Zona B · sin restricción
A hasta 1,4B hasta 2,8C hasta 4,5D sobre 4,5
Causa probable
Desbalance (1X), confianza: probable
Acción
Seguir operando; línea base documentada.

Severidad orientativa; el informe declara siempre grupo y soporte.

DesdeCLP 390.000neto por motor, dos descansos incluidos
Entrega48 h hábilescuatro informes y todos los datos
MediciónSin deteneruna hora por motor, en operación
CompromisoSin contratoun motor o una ruta completa
01
Cómo funciona

Una visita, 48 horas hábiles y una decisión.

01 · Visita a su planta

Medimos con la máquina operando.

Instalamos un sensor triaxial inalámbrico en los dos descansos del motor, lado acople y lado libre, con base magnética o pad adhesivo. No perfora ni modifica el equipo. La medición toma aproximadamente una hora por motor.

02 · Informes en 48 horas hábiles

Cuatro informes y los datos.

Informe de severidad, resumen ejecutivo, condition report y, si el motor está en zona C o D, la orden de trabajo. Todas las variables del sensor en CSV o Excel. Las 48 horas hábiles corren desde el término de la visita.

03 · Decisión

Seguir, planificar o detener.

Le decimos en qué zona opera, qué lo explica con mayor probabilidad y qué hacer. Si está bien, queda su línea base documentada para comparar la próxima vez. Nada obliga a contratar más.

Qué recibe
Severidad
Velocidad RMS en banda 10 a 1.000 Hz, en radial horizontal, radial vertical y axial. La zona A, B, C o D la define el valor radial más alto, y se declara siempre con el grupo de la máquina y el tipo de soporte, porque el mismo valor es zona B en un grupo y zona C en otro.
Causa probable
Espectro por posición hasta 1 kHz. Indicios de desbalanceo, desalineación, holgura mecánica y paso de álabes; en rodamientos, daño en etapa avanzada. Cada causa se informa con su nivel de confianza: confirmada, probable o a verificar.
Informes
Severidad, resumen ejecutivo para gerencia, condition report con los espectros y orden de trabajo lista para su CMMS cuando el motor está en zona C o D.
Datos
Todas las variables del sensor, exportables en CSV o Excel, con rpm, carga y condición de operación al medir. Separamos siempre el hecho medido de la interpretación.

Si el resultado lo justifica, el mismo sensor puede quedarse midiendo de forma permanente. No hay que decidir todo de entrada.

Informe de ejemploInforme de ejemplo: resumen ejecutivo de diagnóstico de vibraciones
Resumen ejecutivo. Datos de demostración, no corresponden a un cliente.
Informe de ejemploInforme de ejemplo: orden de trabajo generada desde el diagnóstico
Orden de trabajo. Datos de demostración, no corresponden a un cliente.
02
Precio

Sin contrato. Un motor o una ruta completa.

EscenarioIncluyeValor neto
Un motorDos descansos, medición en operación, cuatro informes, datos en CSV o ExcelCLP 390.000
Motor adicional en la misma visitaMismo alcance por motor+ CLP 100.000
Equipo acoplado (bomba, ventilador, reductor)Sus dos descansos, evaluados con la norma que corresponde a ese equipo+ CLP 150.000
Paquete 3 motoresUna visitaCLP 590.000
Paquete 6 motoresUna visitaCLP 890.000
Paquete 9 motoresUna visita (máximo por jornada)CLP 1.190.000
Ruta trimestral de 6 motoresPor visita, con tendencia acumuladaCLP 790.000

Valores netos, más IVA. Región Metropolitana incluida; fuera de ella se suma el traslado, que cotizamos antes de la visita. Informes en 48 horas hábiles desde el término de la medición.

Para dimensionarlo: piense cuánto cuesta una hora de ese motor detenido sin aviso, en producción perdida y en horas extra. El diagnóstico de un motor cuesta CLP 390.000 neto y no detiene nada.
03
Con qué y con quién

La norma manda, no un criterio propio.

Norma de evaluación

ISO 20816-3:2022

Para motores eléctricos sobre 15 kW y 600 rpm. Las bombas se evalúan con ISO 10816-7, que es la que les corresponde. La zona se cita con grupo y tipo de soporte.

Sensor

Inalámbrico o cableado

Advantech WISE-2410 triaxial, 10 a 1.000 Hz, la misma banda que usa la norma para la severidad. Severidad orientativa y espectro hasta 1 kHz. IP66, -20 a 80 °C. Para monitoreo permanente, también acelerómetros piezoeléctricos cableados (IEPE).

Montaje

Base magnética o pad

Sobre el alojamiento del rodamiento, en superficie plana y limpia. Punto marcado para que la próxima medición se compare con la misma.

Qué no prometemos

Lo que el inalámbrico no ve

Detección temprana de rodamientos ni engranajes de alta velocidad: eso exige otra cadena de medición, cableada, que también ofrecemos. Máquinas bajo 600 rpm quedan fuera de la evaluación por zonas.

Trazabilidad

Hecho y lectura, separados

Cada informe declara rpm y carga al medir, sensor y montaje, norma con año, grupo y soporte, y el nivel de confianza de cada diagnóstico.

Dónde atendemos

Todo Chile, desde Santiago

Región Metropolitana incluida en el precio. Fuera de ella cotizamos el traslado antes de la visita, sin sorpresas en la factura.

04
Qué detecta

Cada falla deja una firma distinta.

Desbalanceo

Energía concentrada en la frecuencia de giro, en dirección radial. Suele aparecer tras cambio de rodete, acumulación de material o desgaste desparejo.

Desalineación

Componente al doble de la frecuencia de giro y vibración axial. Aparece después de montajes o cambios de acople. Se informa como probable y se confirma con alineación láser.

Holgura y soltura

Armónicos múltiples de la velocidad de giro. Pernos sueltos, base deteriorada o juego excesivo en el montaje.

Rodamiento dañado

Impactos que elevan kurtosis y factor de cresta, con frecuencias propias del rodamiento. Con este servicio se detecta en etapa avanzada, no temprana.

Severidad según ISO 20816-3: cuatro zonas, una decisión.

Zona A

Máquina nueva

Valores de una máquina recién puesta en servicio. Línea base.

Zona B

Operación sin restricción

Apta para servicio continuo. Donde debería vivir su flota.

Zona C

Operación limitada

No apta para servicio continuo prolongado. Se planifica la intervención.

Zona D

Riesgo de daño

Severidad suficiente para dañar la máquina. Corresponde detener y revisar.

Los límites de cada zona dependen del grupo de la máquina (por potencia o altura de eje) y de si el soporte es rígido o flexible. Por eso el informe los declara siempre.

05
Antes de cotizar

Preguntas frecuentes.

¿Hay que detener el equipo para medir?

No. La medición se hace con la máquina en operación, que es además la única condición en que los datos sirven para diagnosticar.

Prueba: ISO 20816-3 evalúa la máquina en servicio, en terreno.

¿Cuánto dura la medición en planta?

Aproximadamente una hora por motor, con la máquina en operación. Los informes llegan en 48 horas hábiles desde el término de la visita.

Prueba: tiempos de las mediciones de A&G con el kit de terreno.

¿Cuántos motores alcanzan a medirse en una visita?

Hasta nueve por jornada, según la distancia entre equipos y el acceso a cada descanso.

¿Qué pasa si el diagnóstico sale en zona A o B?

Queda su línea base documentada, con el punto marcado. Es lo que permite detectar después cualquier desviación. No todo diagnóstico tiene que terminar en una intervención.

Prueba: ISO 20816-3 usa la línea base de cada máquina para fijar su alarma.

¿Y si está en zona C o D?

Recibe la causa probable, la acción recomendada (planificar la intervención o detener) y una orden de trabajo lista para su sistema de mantención.

¿Dónde atienden y cuánto cuesta el traslado?

Región Metropolitana incluida en el precio. Fuera de ella cotizamos el traslado antes de la visita, sin sorpresas en la factura.

¿Sirve para bombas, ventiladores o reductores?

Sí, como equipo acoplado. Cada uno se evalúa con la norma que le corresponde: ISO 10816-7 para bombas, ISO 20816-3 para ventiladores y la mayoría de las máquinas industriales. Máquinas bajo 600 rpm no se evalúan por zona con este servicio.

¿Los datos salen de la planta?

El sensor graba en su memoria y los datos se descargan en la visita. En monitoreo continuo, el procesamiento ocurre en un nodo dentro de su planta; a Omnia llegan resultados y eventos, no la señal cruda.

¿Se integra con el sistema de mantención que ya usamos?

En monitoreo continuo, sí: Omnia expone eventos y órdenes de trabajo hacia ERP y CMMS por los protocolos industriales habituales. En el diagnóstico puntual, recibe la orden de trabajo en PDF.

06
Si el diagnóstico lo justifica

Un rodamiento se degrada y nadie lo sabe hasta la detención.

Sensores permanentes en sus equipos rotatorios, inalámbricos o cableados, con severidad y espectro analizados dentro de su planta y alertas con acción recomendada. El mismo diagnóstico, todos los días, para toda la flota, en Omnia.

Tendencia por zonas

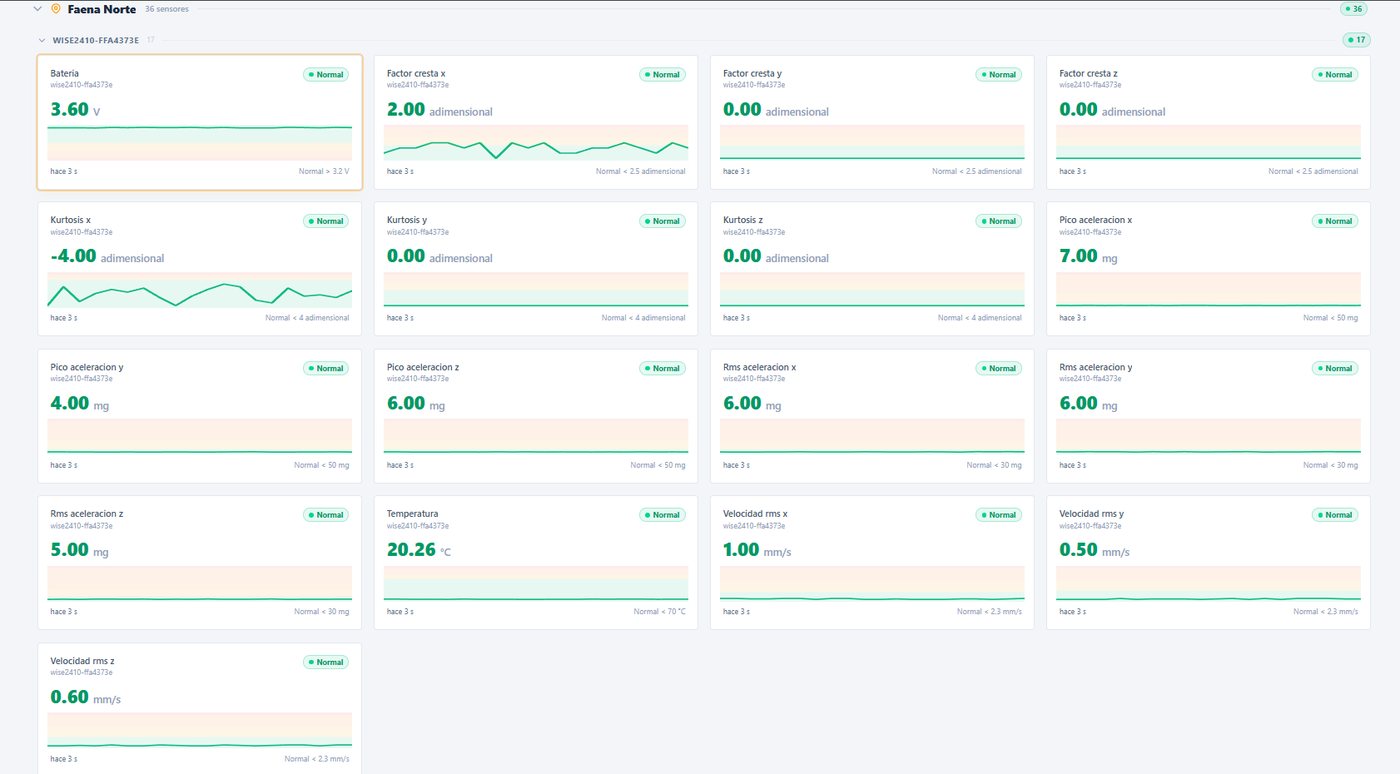

Velocidad RMS, kurtosis, factor de cresta y temperatura sobre la línea base de cada máquina, con alarma al 25 por ciento del límite B/C como indica la norma.

Alertas que importan

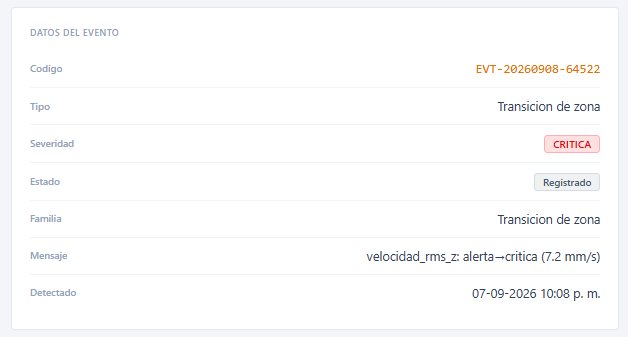

Transición de zona, tasa de cambio y desvío de la línea base, con trazabilidad por evento y acción recomendada: detener, planificar o verificar lubricación y alineación.

Rodamientos en etapa temprana

Con cadena de acelerómetro piezoeléctrico cableado y adquisición de 24 bit, que sí permite envolvente en alta frecuencia. Es otra cadena de medición, distinta al sensor del diagnóstico.

Integración

Eventos y órdenes de trabajo hacia su ERP o CMMS cuando la necesite.

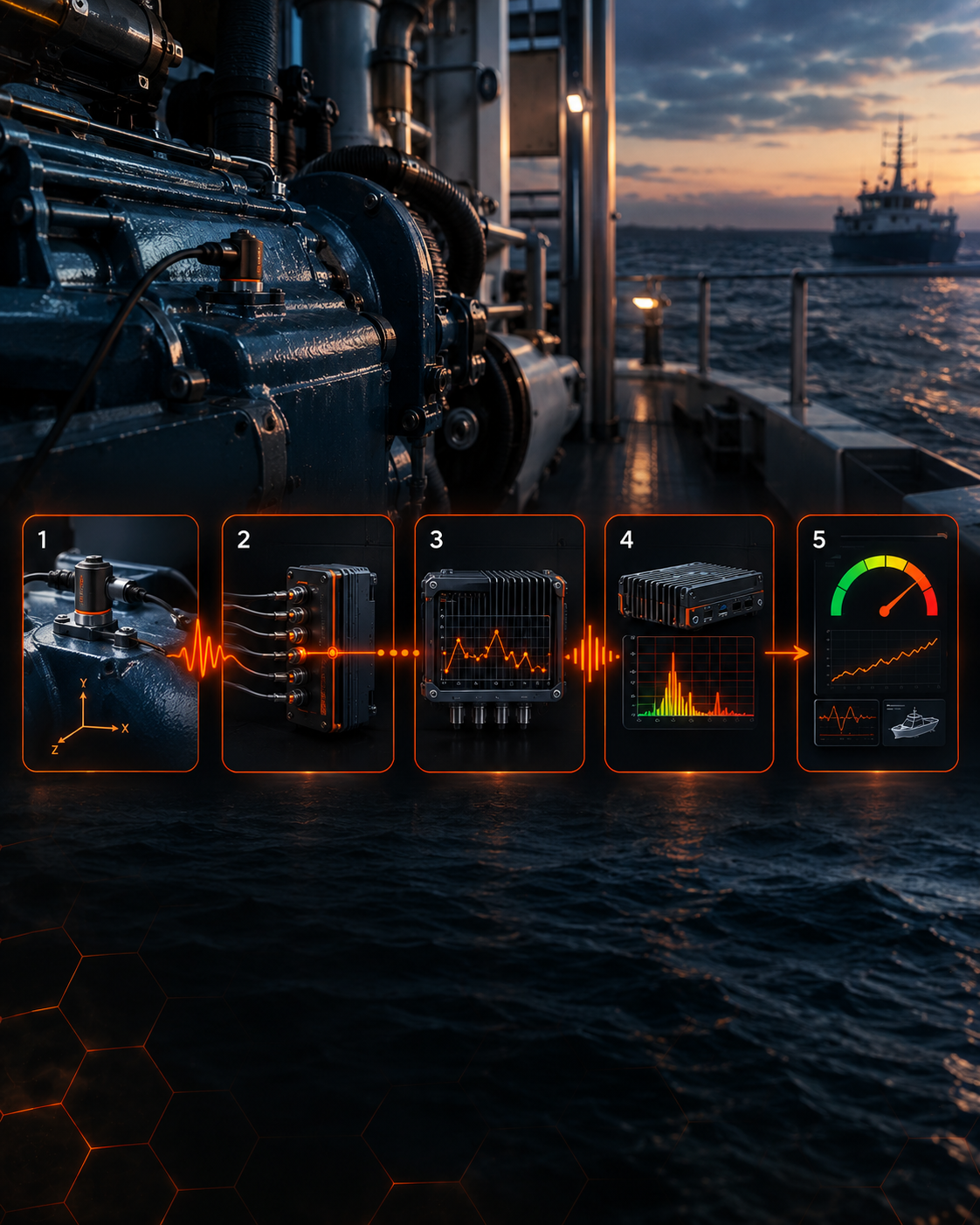

Flota naval

Motores diésel de propulsión bajo ISO 10816-6, medidos en la estructura del motor con la cadena piezoeléctrica.

Sensor permanente

Hasta 2 años de pila con un reporte por hora. Sin cableado al punto de medición.

Ver la plataforma Omnia
Solicitar diagnóstico

¿Tiene un motor que le preocupa? Cuéntenos cuál y en qué condición opera.

Respondemos con una propuesta técnica, no con un catálogo.
